OpisPrzewód ISO-POLY jest elastycznym kanałem powietrznym posiadającym szczelny rękaw wewnętrzny, otulinę z wełny szklanej oraz rękaw zewnętrzny. |
|
|
|
BudowaRękaw wewnętrzny (1): szczelny, w pełni ciągły wykonany z dwóch warstw taśmy poliestrowej z zatopioną spiralą z drutu z wysokostopowej stali ocynkowanej (2). Materiał izolujący (3): wełna szklana o gęstości 16 kg/m3 i grubości 25 mm. |
Rękaw zewnętrzny: paroizolacja z folii poliestrowej metalizowanej aluminium (4) w pełni odpornej na U.V., wzmocnionej zatopionym oplotem z włókien szklanych.
Przewody ISO-POLY służą do:
- Rozprowadzania powietrza, jako kanały nawiewne i wywiewne, w nadmuchowych instalacjach grzewczych i klimatyzacyjnych budynków mieszkalnych, użyteczności publicznej oraz przemysłowych. Mogą być używane do wykonania kompletnych systemów kanałów, lub tylko jako końcowe rozgałęzienia.
- Dostarczania świeżego powietrza, lub wyprowadzania zużytego (wilgotnego) powietrza na zewnątrz budynku w instalacjach wentylacyjnych. W przypadku wyprowadzania wilgotnego powietrza poprzez pomieszczenia nieogrzewane w zimie (np. poddasza nieużytkowe), lub wprowadzania świeżego powietrza w zimie poprzez pomieszczenia ogrzewane, stosowanie przewodów izolowanych jest konieczne. Izolacja termiczna oraz paroizolacja zapobiega wykraplaniu się pary wodnej wewnątrz i na zewnątrz przewodów.
- Rozprowadzania powietrza nagrzanego w kominkach z wkładem kominkowym. W tym przypadku należy zwrócić szczególną uwagę na to, aby temperatura powietrza wchodzącego do przewodów nie była wyższa niż 120oC.
- Przewody ISO-POLY mogą być stosowane w przypadku instalacji niezabudowanych
Zalety i korzyści:
Szczelność rękawa wewnętrznego
Wpływa na oszczędność energii. Zapobiega przedostawaniu się pyłu z włókna szklanego do wewnątrz rękawa.
Wtopiona spirala z ocynkowanej stali wysokostopowej
Zapobiega strzępieniu się rękawa przy obcinaniu. Pozwala na szybki montaż. Zapewnia w każdym miejscu (również w zagięciach) optymalny przekrój kołowy.
Gładkość rękawa wewnętrznego
Obniża straty ciśnienia i tym samym koszty eksploatacji systemu.
Grubość izolacji z wełny szklanej
Wpływa na oszczędność energii. Zapobiega wykraplaniu się pary wodnej. Wykazuje doskonałą charakterystykę cieplną oraz właściwości tłumienia dźwięku.
Mocny rękaw zewnętrzny
Powoduje odporność na przekłucia i rozdarcia oraz zapobiega kondensacji pary.
Mocno upakowane lekkie kartony
Przewody ISO-POLY są pakowane w kartony o długości 60 cm. Pozwala to na zredukowanie kosztów składowania w magazynie i na placu budowy oraz transportu.
| Długość | 7,6 mb |
| Średnice wewnętrzne [mm] | 102, 127, 152, 160, 185, 203, 229, 254, 305, 315, 356, 406, 457, 508 |
| Paroizolacja | rękaw poliestrowy bez szwu w kolorze aluminium, zbrojony oplotem z włókna szklanego |
| Sposób pakowania | po 7,6 m ściśniętego przewodu w kartonie o długości około 60 cm |
| Maksymalne nadciśnienie statyczne | 3000 Pa |
| Maksymalne podciśnienie statyczne | 250 Pa |
| Wilgotność powietrza | bez ograniczeń |
| Zakres temperatur pracy | od -30 do 120oC |
| Maksymalna prędkość przepływu powietrza | 20 m/s |
| Współczynnik oporu termicznego izolacji | 0,033 W/moC |

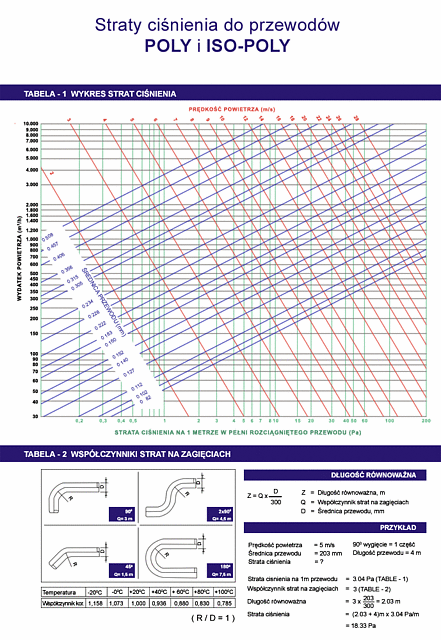

Wykres strat ciśnienia w prostym przewodzie typu ISO-POLY na odcinku o długości 1mb można obejrzeć klikając na poniższą miniaturkę:
Charakterystyka tłumienia dźwięku [w dB] mierzona na długości 3m prostego odcinka przewodu ISO-POLY.
| częstotliwość [Hz] | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 |
|
|
4 |
8 |
26 |
35 |
35 |
30 |
27 |
|
|
4 |
8 |
24 |
34 |
35 |
29 |
27 |
|
|
3 |
8 |
23 |
34 |
34 |
28 |
26 |
|
|
3 |
7 |
23 |
32 |
32 |
28 |
26 |
|
|
3 |
7 |
23 |
30 |
30 |
27 |
26 |
|
|
3 |
6 |
22 |
28 |
28 |
27 |
24 |
|
|
2 |
6 |
22 |
28 |
28 |
26 |
24 |
|
|
2 |
5 |
22 |
27 |
27 |
24 |
22 |
|
|
2 |
4 |
20 |
27 |
26 |
23 |
18 |
|
|
2 |
4 |
18 |
26 |
25 |
23 |
18 |
|
|
1 |
4 |
17 |
25 |
24 |
22 |
17 |
|
|
1 |
3 |
16 |
24 |
23 |
20 |
17 |
102 mm
"BH-Res" gwarantuje, że wszystkie dostarczone przewody elastyczne nie posiadają wad materiałowych oraz innych, związanych z procesem produkcji, składowania czy transportu.
Gwarancja obowiązuje przez okres 5-ciu lat.
Warunki rozpatrywania roszczeń gwarancyjnych są następujące:
- Wykonanie instalacji zgodnie z instrukcją montażu przez wykwalifikowanych pracowników.
- Bezwzględne utrzymanie parametrów pracy zgodnych z zaleceniami dystrybutora.
- Umożliwienie sprawdzenia przedstawicielowi "BH-Res" przedmiotowej instalacji przed jej demontażem.
"BH-Res" zobowiązuje się w ramach gwarancji do zamiany wadliwych przewodów lub zwrotu wartości wadliwego materiału po cenach wykazanych na dowodzie zakupu.
"BH-Res" nie ponosi odpowiedzialności względem:
- Kosztów demontażu uszkodzonych przewodów.
- Kosztów demontażu obudowy / zabudowy , elewacji i wystroju.
- Rekompensaty z tytułu utraconych zysków lub innych ekonomicznych szkód spowodowanych defektem przewodów.
Atest higieniczny PZH
